令和5年度 設備設計1級建築士講習 修了考査 総評

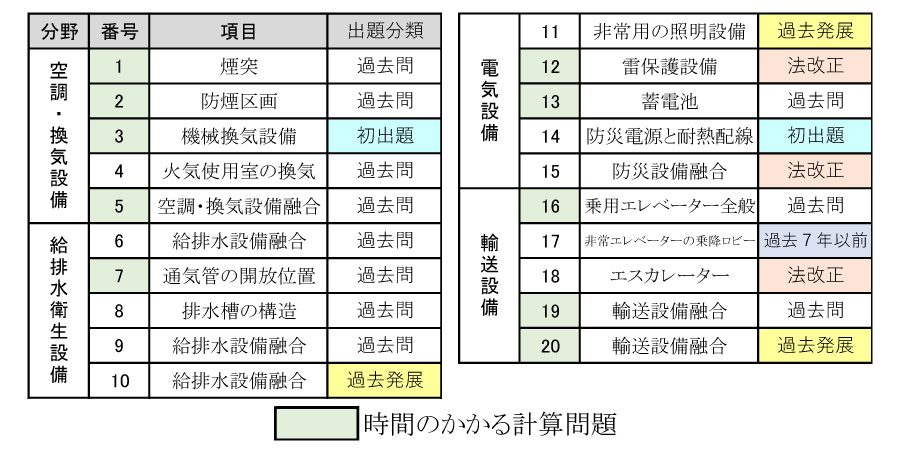

法適合確認は、全体的に過去に論点となったチェック項目を中心に出題されましたが、空調・換気設備と輸送設備の分野で、難しい計算問題や答えを見つけるのに時間がかかる問題が多くあり、２時間という限られた解答時間内で、時間を意識して落ち着いて解答する力が求められました。

設計製図は、設計条件・必須問題・選択問題において、例年とは異なる新規条件があり、やや難しい問題でした。

本番を想定した手描きのトレーニングを繰り返し行う準備を行っておらず、各設備や方式の正しい理解、対応力が備わっていなければ、４時間内に解答を仕上げることは難しかったと考えられます。



【問５】空調・換気設備融合（文章四択問題）

選択枝Ｄにおいて、容量の小さい冷却塔(450kw以下)の問題が初めて出題されました。

容量の大きい冷却塔の構造(充てん材／ケーシング／その他の主要な部分)との違いを理解していなければ解けない問題でした。



【問８】防火区画の貫通状況（図解問題）

令和5年に法改正のあった耐火性能の問題が出題されました。法改正については、講習会で正誤表として別紙で配布されましたが、その改正内容を理解するだけでなく、内容を踏まえて、自身で問題を解くことができる能力が求められました。



【問15】防災設備(非常用の照明設備)融合（文章四択問題）
選択枝Ｄの非常照明用分電盤の問題において、「マグネットスイッチ」や「主幹開閉器」などの新しいキーワードが出題されました。

各用語の意味を理解していないと、不適切な理由を的確に述べることができない難しい問題でした。



【問18】エスカレーター（図解問題）
図中のエスカレーターの仕様・構造の情報が多く、チェックに時間を要する問題でした。また、かかり代の計算が必要であり、この計算は、構造の条件によって算定式が異なるため、条件の設定を誤ると、正しい答えが導き出せません。図や問題から確実に条件を読み取る高度な知識が求められました。



【問19】輸送設備融合（文章四択問題）
この問題は、全ての選択枝において、正誤の判断に計算が必要であり、時間をかけて丁寧に条件を整理し、数値を複数回チェックする必要がありました。特に選択枝Ｃは、人荷共用エレベーターの定格積載量や定員を求める問題であり、「法定積載荷重」「法定積載量」「定格積載量」の各用語の意味を理解して算定しないと、正しい答えが出せない問題でした。



延床面積・階数： 7,357m2・地上６階、塔屋１階
空調熱源機： 空冷チラー(冷水専用)及びガス直だき吸収冷温水機(冷水・温水の切換)
空調方式： 空調機（インテリア・ペリメーターゾーン分け）、ＦＣＵ(４管式)＋外調機の併用(２管式)
給水方式： ポンプ直送方式(上水・雑用水系統の２系統、供給立て系統は便所系統と給湯室系統の２系統)
排水方式： 汚水・雑排水・雨水を分ける分流式
受電方式： 本線・予備線２回線受電方式



特徴的な出題



特徴的な出題
